Агрегаты электронасосные марок Х65-50-160Р, Х80-65-160 и Х160/29д-Р |
Технические характеристики |
|

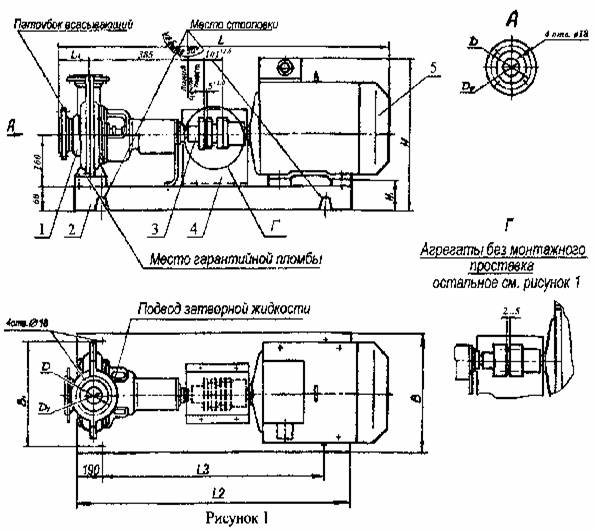

Габаритный чертеж агрегатов Х65-50-160Р и Х80-65-160Р |
|
1 - насос центробежный, 2 - плита фундаментная, 3 - муфта, 4 - кожух, 5 - двигатель |
Габаритные размеры, масса агрегатов в зависимости от двигателя и муфты |
|
Примечания. Значения в числителе даны для агрегатов в комплектации с монтажным проставком, в знаменателе – без проставка. Для граф «Ду» и «Д» в числителе даны значения для напорного патрубка, в знаменателе – для всасывающего патрубка. |
Габаритный чертеж агрегата Х160/29д-Р |
|
1 - насос центробежный, 2 - плита фундаментная, 3 - муфта, 4 - кожух, 5 - двигатель |
Типоразмер насоса |
Подача, м3/ч |
Напор, м |
Допускаемый кавитационный запас, м |
Мощность насоса потребляемая, кВт |
Комплектующий электродвигатель |
|
Мощность, кВт |
Частота вращения, об/мин |
|||||
Х65-50-160Р |
25 |
32 |
3,5 |
9,5 |
7,5 |
2900 |
Х80-65-160 |
50 |
32 |
5,0 |
9,2 |
11, 15, 18,5 |
|
Х160/29д-Р |
160 |
37 |
5,5 |
25,2 |
37, 45 |
1450 |
Марка насоса |
Комплектующий двигатель (мощность, кВт) |
Размеры в миллиметрах |
Масса агрегата, кг |
|||||||||
L |
L1 |
L2 |
L3 |
H |
H1 |
B |
B1 |
Ду |
Д |
|||
Х65-50-160 |
А100L2 (5,5) |
986 886 |
80 |
880 750 |
720 590 |
380 |
120 |
305 |
230 |
50 65 |
125 145 |
116,3 108,5 |
А112М2 (7,5) |
1071 971 |
880 780 |
720 620 |
398 |
108 |
137,4 129,8 |
||||||
А132М2 (11) |
1010 910 |
850 750 |
250 |
149,3 142,1 |
||||||||
Х80-65-160 |
А132М2 (11) |
1071 971 |
100 |
1010 910 |
850 750 |
398 |
108 |
360 |
250 |
65 80 |
145 160 |
153,3 146,1 |
АИР160S2 (15) |
1171 1071 |
1010 880 |
850 720 |
465 |
215,8 207,1 |
|||||||
АИР160М2 (18,5) |
1211 1111 |
1010 910 |
850 750 |
229,8 221,1 |
